Wie CNC-Drehen eine Genauigkeit von ±0,005 mm für kundenspezifische Teile erreicht

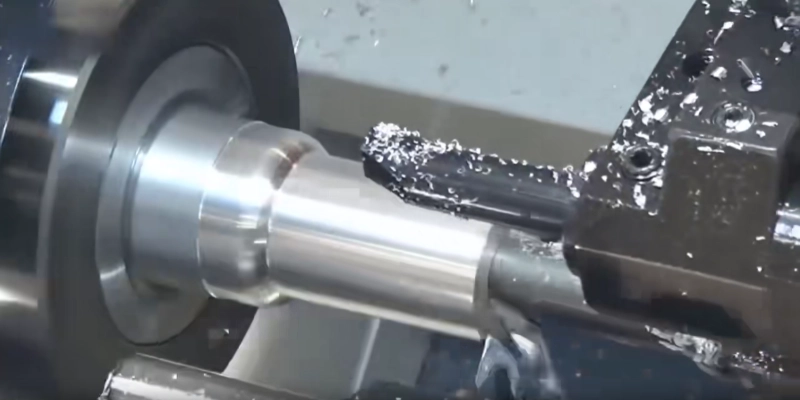

Präzisionsdrehen gelingt nicht allein mit der CNC-Drehmaschine. Es kommt darauf an, dass Zeichnungsprüfung, Materialstabilität, Werkzeugauswahl, Bearbeitungsreihenfolge, Prozesskontrolle und Maßprüfung zusammenarbeiten. In diesem Artikel wird erläutert, wie Drehdienstleister bei anspruchsvollen kundenspezifischen mechanischen Teilen Drehtoleranzen von bis zu ±0,005 mm erreichen können.

Wenn für ein kundenspezifisch bearbeitetes Teil eine Welle und ein Loch benötigt werden, um richtig zu passen, eine Dichtungsnut zur Aufrechterhaltung des Drucks oder eine Montagefläche, um strenge Maßanforderungen zu erfüllen, muss der Bearbeitungsprozess vom ersten Arbeitsgang bis zur Endkontrolle kontrolliert werden. Bei Industriekomponenten können kleine Maßabweichungen die Montage, die Abdichtung, die Verschleißfestigkeit und die Gesamtleistung der Anlage beeinträchtigen.

Bei Hehua Machinery Technology (Kunshan) Co., Ltd. ist die CNC-Bearbeitung um diesen vollständigen Prozess herum organisiert und behandelt das Drehen nicht als isolierten Vorgang. Das Unternehmen bietet CNC-Drehen zusammen mit Fräsen, Bohren, Bohren, Gewindeschneiden, Reiben und anderen Bearbeitungsprozessen zur Unterstützung komplexer kundenspezifischer Komponenten.

Wo es auf eine Drehtoleranz von ±0,005 mm ankommt

Nicht jedes bearbeitete Bauteil erfordert die gleiche Toleranz. Für allgemeine Strukturteile kann eine größere Toleranz ausreichend sein. Komponenten mit präzisen Wellen- und Lochpassungen, Lagersitzen, Dichtungsnuten, Gewindeverbindungen oder drucktragenden Oberflächen erfordern jedoch oft eine viel strengere Maßkontrolle.

Die durch Drehdienstleistungen angebotene CNC-Drehfähigkeit erreicht einen Toleranzbereich von ±0,005 bis ±0,02 mm, abhängig von Teiledesign, Material, Geometrie und Bearbeitungsanforderungen. Dieses Sortiment gibt Ingenieuren die Flexibilität, Toleranzen entsprechend den tatsächlichen Funktionsanforderungen zu definieren, anstatt unnötig enge Spezifikationen für jede Abmessung anzuwenden.

Beispielsweise muss der Außendurchmesser einer Präzisionswelle genau kontrolliert werden, damit sie richtig zu einem Lager oder einer Gegenkomponente passt. Eine dichtungsbezogene Komponente erfordert möglicherweise genaue Nutabmessungen, um die beabsichtigte Dichtung aufrechtzuerhalten. Bei druckfesten mechanischen Zubehörteilen ist die Maßhaltigkeit besonders wichtig, da das fertige Teil unter Betriebslasten zuverlässig funktionieren muss.

Präzision beginnt vor der Bearbeitung

Das Erreichen enger Toleranzen beginnt mit dem Verständnis der Zeichnung. Ein CNC-Programm kann zwar den bereitgestellten Maßen folgen, aber ein schlecht durchdachter Entwurf kann trotzdem zu unnötigen Bearbeitungsschwierigkeiten, Problemen beim Werkzeugzugriff, Verformungsrisiken oder ineffizienten Produktionszyklen führen.

Hehua unterstützt 2D-CAD-Zeichnungen und gängige 3D-Formate, einschließlich STEP, IGS, SolidWorks und UG. Professionelle Ingenieure können Zeichnungen innerhalb von 24 Stunden überprüfen und potenzielle Bearbeitungsrisiken identifizieren, bevor die Produktion beginnt.

Diese Überprüfung kann kritische Abmessungen, Bearbeitungszugaben, Lochsysteme, Wandstärke, Werkzeugzugänglichkeit, Toleranzzuordnung und Produktionsreihenfolge umfassen. Für neue Produkte kann das Team auch eine DFM-Prozessoptimierung anbieten, um die Herstellbarkeit zu verbessern und vermeidbare Produktionskosten zu senken.

Dieser Ansatz ist besonders nützlich für OEM-Projekte, bei denen der Kunde möglicherweise nur eine Zeichnung oder ein physisches Muster bereitstellt. Reverse Engineering und Zeichnungsstandardisierung können auch für nicht standardmäßige Komponenten, alte Ausrüstungsteile und die Lokalisierung importierter Teile unterstützt werden.

Die Materialauswahl beeinflusst die Maßgenauigkeit

Die gleiche Bearbeitungsstrategie lässt sich nicht einfach auf jedes Material anwenden. Verschiedene Metalle und technische Kunststoffe reagieren unterschiedlich auf Schnittkräfte, Hitze, Werkzeuge und Bearbeitungsbedingungen.

Die verfügbare Materialpalette umfasst Sphäroguss wie QT450-10 und QT700-2, Grauguss wie HT250 und HT300, Kohlenstoffstahl, legierten Stahl, Edelstahl 304 und 316, Aluminiumlegierungen, Messing, Rotkupfer, POM, Nylon, Acryl und andere technische Kunststoffe.

Das Materialverhalten hat einen direkten Einfluss auf die Bearbeitungsstabilität. Edelstahl beispielsweise erfordert geeignete Schnittparameter und Werkzeuge, um die Hitze und die Kaltverfestigung zu bewältigen. Bei Aluminium muss auf den Zustand des Werkzeugs und die Spanabfuhr geachtet werden. Gusseisen und Sphäroguss erfordern geeignete Werkzeug- und Prozesseinstellungen, um die Maßhaltigkeit bei gleichzeitiger Handhabung abrasiver Partikel aufrechtzuerhalten.

Für Produktionschargen kann Hehua Materialspektrumanalysen und Testberichte zu mechanischen Eigenschaften bereitstellen, wobei die Materialinformationen zur Rückverfolgbarkeit gepflegt werden. Dies ist wichtig, wenn Teile in Geräten verwendet werden, bei denen die Materialkonsistenz Teil der Qualitätsanforderungen ist.

CNC-Prozesssteuerung ist mehr als nur Drehen

Eine präzisionsgedrehte Komponente erfordert möglicherweise zusätzliche Arbeitsschritte, bevor sie für die Montage bereit ist. Eine Welle muss möglicherweise gebohrt, gebohrt, gefräst oder mit Keilnuten bearbeitet werden. Eine Ventilkomponente erfordert möglicherweise mehrere Löcher und sich kreuzende Durchgänge. Ein druckbeständiges Zubehörteil kann gedrehte Oberflächen mit präzisen Montagemerkmalen kombinieren.

Aus diesem Grund umfasst die Bearbeitungskapazität von Hehua CNC-Drehmaschinen, vertikale und horizontale Bearbeitungszentren, Dreh-Fräs-Verbundzentren, CNC-Bohrmaschinen und Bohr- und Gewindebohrzentren.

Das Unternehmen kann Drehen, Fräsen, Bohren, Reiben, Gewindeschneiden, Anfasen und Walzen in seinen Bearbeitungsablauf integrieren. Die Aufrechterhaltung einer kontrollierten Produktion dieser Vorgänge trägt dazu bei, die Maßabweichungen zu reduzieren, die auftreten können, wenn eine Komponente zwischen mehreren Lieferanten bewegt wird.

Bei komplexen Teilen ist dies besonders nützlich, da die Beziehung zwischen verschiedenen bearbeiteten Oberflächen genauso wichtig sein kann wie die Toleranz eines einzelnen Durchmessers. Die Aufrechterhaltung einer kontrollierten Bearbeitungssequenz trägt dazu bei, die Positionsgenauigkeit zu wahren und unnötige Nachbearbeitungen zu reduzieren.

Wie die KMG-Inspektion das Ergebnis bestätigt

Enge Bearbeitungstoleranzen müssen gemessen und nicht einfach behauptet werden. Aus diesem Grund ist die Maßkontrolle ein wesentlicher Bestandteil der präzisen CNC-Produktion.

Hehua verwendet die CMM-Inspektion zusammen mit der Erstmusterprüfung, der regelmäßigen In-Prozess-Inspektion und der Endkontrolle. Wichtige Abmessungen können einer 100-prozentigen Prüfung unterzogen werden, wobei bei Bedarf ein vollständiger Maßprüfbericht mit der Lieferung geliefert wird.

Bei einer Komponente, die mit einer Drehtoleranz von ±0,005 mm hergestellt wird, hilft die Inspektion dabei, zu bestätigen, ob die tatsächliche Abmessung innerhalb des angegebenen Bereichs bleibt. KMG-Geräte sind besonders nützlich, wenn eine Komponente mehrere kritische Abmessungen, Positionsbeziehungen oder geometrische Anforderungen aufweist, die mit einfachen Messwerkzeugen allein nur schwer zuverlässig überprüft werden können.

Zu den Bearbeitungsspezifikationen gehören außerdem Frästoleranzen von ±0,008 bis ±0,03 mm, Bohrtoleranzen bis zu ±0,005 mm sowie Bohr- und Gewindetoleranzen von ±0,02 mm. Die Oberflächenrauheit kann je nach Anwendung zwischen Ra0,8 und Ra3,2 liegen, während die Ebenheit auf ≤0,02 mm/100 mm kontrolliert werden kann.

Diese Inspektionspraktiken stellen einen klareren Zusammenhang zwischen der Zeichnungsanforderung und der gelieferten Komponente her.

Anwendungen für Präzisionsdrehteile

Präzisions-CNC-Drehen ist häufig für Komponenten erforderlich, bei denen die Maßhaltigkeit sich direkt auf den Anlagenbetrieb auswirkt. Zu den typischen Anwendungen gehören Lagersitze, Dichtungsflansche, verschleißfeste Buchsen, Präzisionsmontagehalterungen, Zylinderblöcke, Ventilblöcke, druckfeste Gehäuse und anderes mechanisches Zubehör.

Zu den von Hehua bedienten Anwendungen gehören Kompressorausrüstung, Baumaschinen, pneumatische Ausrüstung, Automobilkomponenten, hydraulische Systeme, Schienenverkehr, Windkraftausrüstung und andere Industriemaschinen.

Bei druckfesten Bauteilen kann Maßgenauigkeit in Verbindung mit Materialauswahl, Bearbeitungsqualität und Prüfung dazu beitragen, ein Bauteil zu erzeugen, das für anspruchsvolle Betriebsbedingungen geeignet ist. Für Automobil- und High-End-Ausrüstungsanwendungen ist eine gleichbleibende Produktionsqualität auch dann wichtig, wenn das gleiche Teil über einen längeren Produktionszyklus wiederholt geliefert werden muss.

Vom Prototyp zur Massenproduktion

Präzisionsbearbeitung beschränkt sich nicht auf einmalige Prototypenarbeiten. Ein nützlicher CNC-Bearbeitungspartner sollte in der Lage sein, die Prozesskonsistenz aufrechtzuerhalten, wenn ein Projekt von der Bemusterung zur Probeproduktion und dann zur Massenproduktion übergeht.

Hehua unterstützt bei geeigneten Projekten eine schnelle Probenahme innerhalb von 3–7 Tagen und bietet während des gesamten Prozesses persönliche technische Unterstützung. Zu den Produktionsanlagen gehören mehr als 10 CNC-Bearbeitungszentren und ein komplettes Sortiment an CNC-Geräten, unterstützt durch eigene Guss- und Schmiedekapazitäten.

Die monatliche Produktionskapazität kann mehr als 50.000 Teile erreichen, sodass der gleiche Bearbeitungsworkflow sowohl die Entwicklung kleiner Chargen als auch größere Produktionsprogramme unterstützen kann. Herkömmliche Bestellungen werden in der Regel innerhalb von 15 bis 30 Tagen geliefert, während dringende Bestellungen je nach Produktionsbedingungen priorisiert eingeplant werden können.

Diese Produktionsstruktur ist nützlich für OEM-Kunden, die von einem validierten Prototyp zu einer stabilen Wiederholungsproduktion übergehen müssen, ohne mitten im Projekt den Herstellungsprozess oder den Lieferanten zu ändern.

Ein vollständiger Ansatz für präzises CNC-Drehen

Das Erreichen einer Drehtoleranz von ±0,005 mm ist das Ergebnis der gleichzeitigen Steuerung mehrerer Faktoren. Durch die Zeichnungsprüfung werden die Bearbeitungsanforderungen ermittelt, die Materialkontrolle bietet einen stabilen Ausgangspunkt, geeignete CNC-Geräte und Werkzeuge sorgen für die Prozesskonsistenz und die CMM-Inspektion überprüft die fertigen Abmessungen.

Mit seinen Bearbeitungs-, Inspektions-, Guss-, Schmiede-, Montage- und Oberflächenbehandlungsmöglichkeiten bietet Hehua Machinery Technology (Kunshan) Co., Ltd. einen integrierten Fertigungsweg für Kunden, die kundenspezifische mechanische Teile benötigen.

Bei Projekten mit Präzisionswellen, Lagersitzen, Dichtungskomponenten, Ventilblöcken, druckbeständigem Zubehör oder anderen Drehteilen mit engen Toleranzen können Drehdienstleistungen mit ergänzenden CNC-Prozessen kombiniert werden, um die vollständigen Zeichnungsanforderungen zu erfüllen, anstatt das Drehen als eigenständigen Vorgang zu behandeln.

Durch die Verbindung von technischer Prüfung, CNC-Produktion, Maßprüfung und Chargenrückverfolgbarkeit in einem Arbeitsablauf können Drehdienstleistungen eine praktische Lösung für kundenspezifische Teile bieten, bei denen es auf die Maßhaltigkeit vom ersten Muster bis zur Massenproduktion ankommt.
