Druckbeständige mechanische Komponenten arbeiten oft unter Bedingungen, bei denen Maßhaltigkeit und Fertigungskonsistenz direkten Einfluss auf die Geräteleistung haben. Ein Ventilblock, ein Dichtungsflansch, ein Lagersitz, ein Zylinderblock oder ein Kompressorzubehör mag von außen einfach erscheinen, seine inneren Löcher, Passflächen, Gewinde und Dichtungsmerkmale erfordern jedoch möglicherweise eine sorgfältig kontrollierte Bearbeitung.

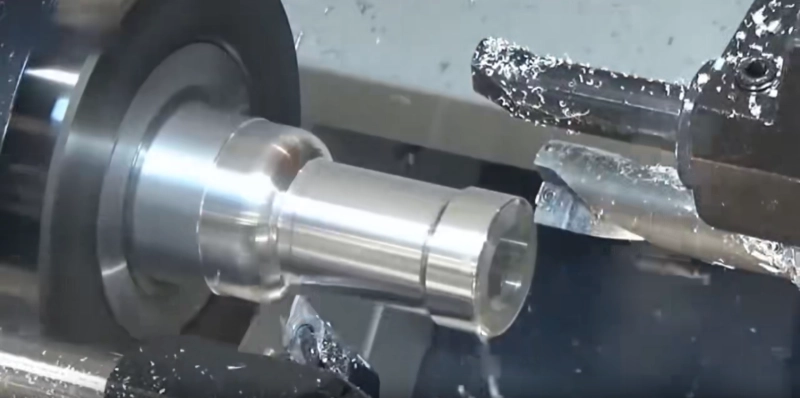

Bei diesen Anwendungen geht es bei Dreharbeiten nicht nur darum, Material von einem rotierenden Werkstück zu entfernen. Der Drehprozess muss zum Material, zur Geometrie, den Druckanforderungen, den Toleranzvorgaben und den nachfolgenden Bearbeitungsvorgängen des Bauteils passen. Ein stabiler Prozess ist besonders wichtig, wenn das gleiche Bauteil von der Prototypenproduktion in die Wiederholungs- oder Massenproduktion übergehen muss.

Bei Hehua Machinery Technology (Kunshan) Co., Ltd. ist das CNC-Drehen Teil eines umfassenderen Präzisionsbearbeitungssystems, das Fräsen, Bohren, Bohren, Gewindeschneiden, Reiben und mehrachsige Bearbeitung umfasst. Dies ermöglicht die Herstellung druckfester mechanischer Teile in einer kontrollierten Reihenfolge, anstatt sich auf mehrere unabhängige Bearbeitungslieferanten zu verlassen.

Warum druckfeste Teile eine sorgfältige Bearbeitung erfordern

Ein druckfestes Bauteil muss im Betrieb seine vorgesehene Form und Verbindungspunkte beibehalten. Selbst wenn das Material selbst über eine ausreichende mechanische Festigkeit verfügt, kann eine schlechte Maßkontrolle zu Problemen bei der Montage oder Wartung führen.

Beispielsweise kann ein Dichtungsflansch genaue Passflächen und Nutabmessungen erfordern. Ein Lagersitz benötigt das richtige Verhältnis zwischen seiner Bohrung und den umgebenden Oberflächen. Ein hydraulischer Ventilblock kann mehrere sich kreuzende Löcher enthalten, die richtig positioniert sein müssen. Ein Kompressorzubehör kann gedrehte Durchmesser, Gewindeabschnitte, Montageflächen und Dichtungsmerkmale in einer einzigen Komponente vereinen.

Diese Anforderungen machen die Bearbeitungsgenauigkeit zu einem Teil des funktionalen Designs und nicht nur zu einem kosmetischen Qualitätsstandard.

Die über die Drehdienstleistungen verfügbaren CNC-Drehmöglichkeiten unterstützen Drehtoleranzen von ±0,005 bis ±0,02 mm, abhängig von den Bauteil- und Zeichnungsanforderungen. Auch andere Vorgänge können innerhalb definierter Bereiche gesteuert werden, darunter Bohren bis ±0,005 mm und Bohren und Gewindeschneiden bis ±0,02 mm.

Die tatsächlich erforderliche Toleranz sollte immer anhand der Zeichnung und Anwendung ermittelt werden. Die Anwendung einer unnötig engen Toleranz für jede Abmessung kann die Bearbeitungsschwierigkeiten erhöhen, ohne die Funktion des Bauteils zu verbessern. Ein praktischer Bearbeitungsprozess beginnt daher mit dem Verständnis, welche Abmessungen wirklich kritisch sind.

Die Materialauswahl beeinflusst den Drehprozess

Druckfeste Bauteile können je nach Belastung, Umgebung, Verschleißanforderungen, Korrosionsbeständigkeit und Einsatzbedingungen aus unterschiedlichen Materialien hergestellt werden. Der Bearbeitungsprozess muss diese Unterschiede berücksichtigen.

Hehua kann Sphäroguss, Grauguss, Kohlenstoffstahl, legierten Stahl, Edelstahl 304 und 316, Aluminiumlegierungen, Messing, Rotkupfer und technische Kunststoffe wie POM, Nylon und Acryl verarbeiten.

Sphärogusssorten wie QT450-10 und QT700-2 können für mechanische Komponenten verwendet werden, die eine Kombination aus Festigkeit und Bearbeitbarkeit erfordern. Auch Grauguss wie HT250 und HT300 eignet sich für verschiedene Gerätekomponenten. Für Anwendungen, die eine höhere Korrosionsbeständigkeit erfordern, können Edelstahlsorten wie 304 oder 316 ausgewählt werden. Aluminiumlegierungen können dort nützlich sein, wo Gewichtsreduzierung wichtig ist.

Das Materialverhalten beeinflusst Schnittparameter, Werkzeuge, Spanabfuhr, Wärmeerzeugung und Dimensionsstabilität. Aus diesem Grund sollte der Bearbeitungsprozess auf das ausgewählte Material abgestimmt sein, anstatt auf jedes Bauteil eine Standarddrehmethode anzuwenden.

Auch bei druckrelevanten Teilen ist die Materialrückverfolgbarkeit wichtig. Hehua kann Spektralanalyseberichte und Testberichte zu mechanischen Eigenschaften für Produktionschargen bereitstellen, sodass das für eine Komponente verwendete Material dokumentiert und zurückverfolgt werden kann.

Kontrolle kritischer Abmessungen beim CNC-Drehen

Bei druckfesten Teilen kommt nicht jeder Dimension die gleiche funktionelle Bedeutung zu. Einige Abmessungen bestimmen, wie die Komponente mit einem anderen Teil verbunden wird, während andere die Abdichtung, Positionierung oder Lastübertragung steuern.

Typische kritische Merkmale können sein:

· Präzise Wellen- und Lochpassungen

· Dichtungsnuten

· Gewindelöcher

· Lagersitze

· Präzise Montageflächen

· Druckfeste Zylinderflächen

· Konzentrisch gedrehte Durchmesser

Die Bearbeitungssequenz muss diese Beziehungen berücksichtigen. Für eine Komponente sind möglicherweise mehrere Arbeitsgänge erforderlich, und jede zusätzliche Einrichtung kann die Möglichkeit einer Positionsabweichung mit sich bringen.

Dies ist einer der Gründe, warum eine integrierte CNC-Bearbeitung sinnvoll sein kann. Hehua betreibt CNC-Drehmaschinen neben vertikalen und horizontalen Bearbeitungszentren, Dreh-Fräs-Bearbeitungszentren für Verbundwerkstoffe, CNC-Bohrmaschinen und Bohr- und Gewindebohrzentren. Drehen, Fräsen, Bohren, Bohren, Reiben, Gewindeschneiden, Anfasen und Walzen können im Rahmen des Bearbeitungsworkflows des Unternehmens durchgeführt werden.

Durch die kontrollierte Produktion verwandter Vorgänge werden unnötige Transfers zwischen verschiedenen Lieferanten reduziert und der gesamte Bearbeitungszyklus einfacher verwaltet.

Die Überprüfung von Zeichnungen hilft, Bearbeitungsprobleme zu vermeiden

Die Bearbeitungsqualität wird beeinflusst, bevor das erste Schneidwerkzeug das Werkstück erreicht. Eine Zeichnung, die den Bearbeitungszugang, die Toleranzen, die Materialeigenschaften oder die Produktionsreihenfolge nicht eindeutig berücksichtigt, kann später zu Problemen führen.

Hehua unterstützt 2D-CAD-Zeichnungen sowie 3D STEP, IGS, SolidWorks, UG und andere gängige Formate. Das Ingenieurteam kann Zeichnungen innerhalb von 24 Stunden überprüfen und potenzielle Bearbeitungsrisiken identifizieren.

Bei druckbeständigen Komponenten kann sich diese Überprüfung auf Bereiche wie Wandstärke, Lochpositionierung, Dichtungsmerkmale, Toleranzverteilung, Werkzeugzugänglichkeit und die Beziehung zwischen verschiedenen bearbeiteten Oberflächen konzentrieren.

Das Unternehmen bietet auch DFM-Prozessoptimierung für entsprechende Projekte an. Dies ist nützlich, wenn ein OEM-Kunde ein fertiges Design hat, aber feststellen möchte, ob die Komponente in größeren Mengen effizient produziert werden kann.

Für ältere Komponenten kann auch Reverse Engineering unterstützt werden. Ein physisches Muster kann wieder einer Produktionszeichnung zugeordnet werden, was für die Reproduktion abgekündigter Geräteteile oder die Entwicklung von Lokalisierungsalternativen für importierte Komponenten nützlich ist.

Die Inspektion ist Teil des Bearbeitungsprozesses

Ein druckfestes Bauteil sollte nicht einfach deshalb akzeptiert werden, weil die Bearbeitung abgeschlossen ist. Die fertigen Maße müssen anhand der Zeichnung überprüft werden.

Hehua nutzt im Rahmen seines Qualitätskontrollprozesses Erstmusterprüfung, In-Prozess-Prüfung, Endprüfung und KMG-Messung. Wichtige Abmessungen können einer 100-prozentigen Prüfung unterzogen werden, und der Lieferung kann ein Maßprüfbericht beigefügt werden.

Die KMG-Prüfung ist besonders nützlich für Komponenten mit mehreren kritischen Abmessungen und geometrischen Beziehungen. Anstatt einzelne Maße separat zu prüfen, kann der Prüfprozess den Maßzustand des fertigen Bauteils anhand der spezifizierten Anforderungen überprüfen.

Für drucktragende Teile, bei denen eine zusätzliche Überprüfung erforderlich ist, können auf Anfrage auch zerstörungsfreie UT- oder MT-Prüfungen durchgeführt werden.

Das Unternehmen arbeitet nach einem ISO 9001-Qualitätsmanagementsystem und verfügt außerdem über die Zertifizierung des Automobilqualitätssystems IATF 16949 und die Zertifizierung des Schienenfahrzeug- und Teileschweißsystems EN 15085. Diese Systeme unterstützen die Arbeit des Unternehmens in den Bereichen Automobil, Schienenverkehr, Luft- und Raumfahrt, Windkraft, Kernkraft, Industriemaschinen, Halbleiterausrüstung und Herstellung neuer Energiegeräte.

Eine Oberflächenbehandlung kann die Wartungsfreundlichkeit von Komponenten verlängern

Bei druckfesten mechanischen Teilen ist die maschinelle Bearbeitung nicht immer der letzte Fertigungsschritt. Abhängig von der Arbeitsumgebung kann eine zusätzliche Oberflächenbehandlung des Bauteils erforderlich sein.

Hehua unterstützt Prozesse wie Kugelstrahlen, Brünieren, Eloxieren, Elektrophorese, Dacromet, Pulverbeschichtung, Verzinkung, Vernickeln und Passivierung.

Die geeignete Behandlung hängt vom Material und der Betriebsumgebung ab. Komponenten, die Feuchtigkeit oder korrosiven Bedingungen ausgesetzt sind, erfordern möglicherweise einen zusätzlichen Korrosionsschutz, während andere Teile möglicherweise eine verbesserte Verschleißfestigkeit oder ein bestimmtes Oberflächenaussehen benötigen.

Die Oberflächenbehandlung kann auch als Teil des Gesamtproduktionsplans ausgewählt werden, anstatt nach der Bearbeitung separat behandelt zu werden. Hehua sorgt für die Rückverfolgbarkeit der Oberflächenbehandlung und kann bei Bedarf Salzsprühtests für die entsprechenden Komponenten arrangieren.

Vom Prototypenmuster bis zur Wiederholungsproduktion

Druckfeste Komponenten werden oft in einem Bemusterungsprozess entwickelt, bevor sie in die reguläre Produktion gehen. Bei der ersten Probe festgestellte Änderungen können sich auf Abmessungen, Werkzeuge, Bearbeitungsreihenfolge oder Prüfanforderungen auswirken.

Hehua unterstützt bei geeigneten Projekten die schnelle Bemusterung innerhalb von 3–7 Tagen und bietet individuelle technische Unterstützung während der Entwicklung. Der Arbeitsablauf kann dann mit der Versuchsproduktion mittlerer Chargen und der Massenproduktion fortgesetzt werden.

Das Unternehmen verfügt über mehr als 10 CNC-Bearbeitungszentren und eine eigene Guss- und Schmiedewerkstatt und kann so die Produktion vom Rohling über die CNC-Bearbeitung bis hin zum fertigen Bauteil koordinieren. Die monatliche Produktionskapazität kann mehr als 50.000 Stück erreichen.

Dieser integrierte Aufbau ist besonders nützlich, wenn druckbeständige Teile eine stabile Wiederholgenauigkeit erfordern. Sobald der Bearbeitungsprozess und die Prüfanforderungen validiert sind, kann dasselbe Produktionssystem auf nachfolgende Chargen angewendet werden.

Praktische Anwendungen der CNC-Drehbearbeitung für Druckkomponenten

Druckbeständige CNC-bearbeitete Teile werden in vielen Arten von Geräten verwendet. In Kompressorsystemen erfordern Präzisionszubehör möglicherweise präzise gedrehte zylindrische Oberflächen und Montagemerkmale. Für hydraulische Geräte können Ventilblöcke mit genau positionierten Löchern und Dichtflächen erforderlich sein. Bei pneumatischen Geräten können Präzisionskomponenten verwendet werden, bei denen Schaft-, Bohrungs- und Gewindeabmessungen konsistent bleiben müssen.

Baumaschinen, Automobilsysteme, Industriemaschinen, Windkraftanlagen, Schienenverkehrsausrüstung und andere High-End-Fertigungsbereiche können ebenfalls kundenspezifisch bearbeitete Komponenten mit kontrollierter Maßhaltigkeit erfordern.

Für diese Anwendungen ergibt sich der Wert der Drehdienstleistungen aus der Kombination von Drehgenauigkeit mit Materialkontrolle, ergänzenden Bearbeitungsvorgängen, Inspektion und Produktionskonsistenz.

Ein kontrollierter Prozess für anspruchsvolle mechanische Teile

Die Druckfestigkeit wird nicht nur durch die Materialstärke bestimmt. Das fertige Bauteil muss außerdem den Konstruktionsabmessungen entsprechen, die erforderlichen Schnittstellen aufweisen und die für seine Anwendung festgelegten Prüfkriterien erfüllen.

Mit mehr als 17.800 Quadratmetern Werksfläche und über 160 Mitarbeitern bietet Hehua Machinery Technology (Kunshan) Co., Ltd. CNC-Bearbeitung sowie Möglichkeiten zum Gießen, Schmieden, Zusammenbauen, Prüfen und Oberflächenbehandeln. Das professionelle technische Team des Unternehmens unterstützt Projekte von der Designprüfung und -entwicklung bis hin zur Fertigung und dem Export.

Für Kunden, die Kompressorzubehör, hydraulische Ventilblöcke, Dichtungskomponenten, Lagersitze, Zylinderblöcke oder andere druckbeständige mechanische Teile entwickeln, können Drehdienste die Präzisionsdrehgrundlage bereitstellen, während ergänzende CNC-Prozesse die übrigen Funktionen vervollständigen.

Durch die Kontrolle der Materialauswahl, Zeichnungsprüfung, Bearbeitungsreihenfolge, kritischen Toleranzen, Inspektion und anschließenden Verarbeitung innerhalb eines Produktionssystems bieten Drehdienstleistungen einen praktischen Ansatz für die Herstellung druckfester Komponenten, die einheitliche Abmessungen und zuverlässige Produktionsqualität erfordern.
