Edelstahl- und Aluminiumbleche: Erläuterung der Toleranzen beim Laserschneiden

Bei der Konstruktion von Metallteilen für Industrieanlagen kann eine kleine Maßabweichung später in der Produktion zu Problemen führen. Löcher stimmen möglicherweise nicht mit den Befestigungspunkten überein, Gehäuseplatten hinterlassen möglicherweise ungleichmäßige Lücken und Teile, die einzeln akzeptabel erscheinen, passen möglicherweise beim Zusammenbau nicht zusammen. Diese Probleme sind besonders wichtig bei der Arbeit mit Edelstahl- und Aluminiumblechen, wo Materialeigenschaften und Teilegeometrie das Endergebnis beeinflussen können.

Das Verständnis der Faktoren, die hinter den Laserschneidtoleranzen stehen , hilft Ingenieuren, praktischere Zeichnungen zu erstellen, geeignete Materialien auszuwählen und realistische Prüfanforderungen festzulegen, bevor die Produktion beginnt. Für OEM-Käufer erleichtert dieses Wissen auch die Kommunikation technischer Erwartungen mit einem Blechbearbeitungspartner.

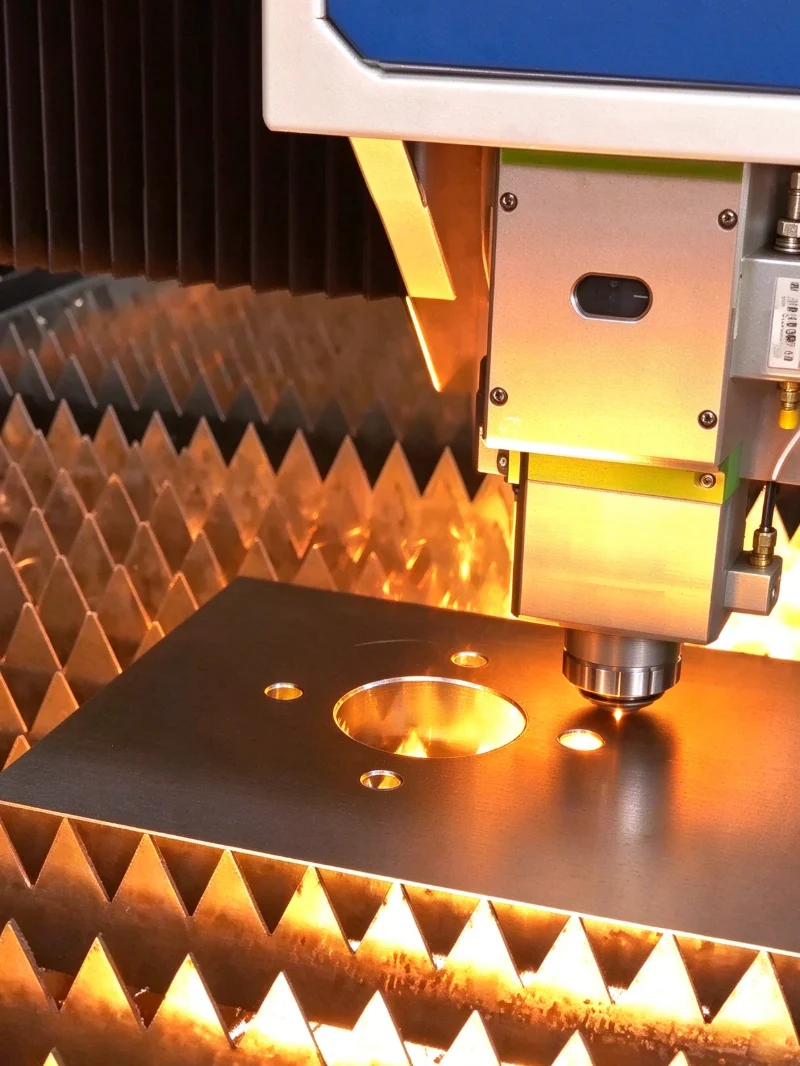

Was bedeuten Laserschneidtoleranzen?

Die Laserschneidtoleranz bezieht sich auf die zulässige Differenz zwischen einem in einer Konstruktionszeichnung angegebenen Maß und dem tatsächlichen Maß des fertigen Teils. Es bestimmt, wie genau eine Schnittkante, ein Loch, ein Schlitz oder ein Außenprofil zum Design passen muss.

Wenn in einer Zeichnung beispielsweise ein Maß von 100 mm mit einer Toleranz von ±0,05 mm angegeben ist, würde das akzeptable gemessene Maß zwischen 99,95 mm und 100,05 mm liegen. Ob diese Toleranz angemessen ist, hängt von der Funktion des Merkmals, dem Material, der Blechdicke und den Schnittbedingungen ab.

Nicht jede Funktion erfordert das gleiche Maß an Präzision. Ein Montageloch, in dem sich eine kritische Komponente befindet, erfordert möglicherweise eine strengere Kontrolle als eine Außenkante, die von einer anderen Platte abgedeckt wird. Die Anwendung unnötig enger Toleranzen für jede Abmessung kann die Herstellung und Prüfung erschweren, ohne das Endprodukt zu verbessern.

Eine praktische Zeichnung sollte kritische Maße klar identifizieren und sie von allgemeinen Maßen unterscheiden. Dadurch können die Entwicklungs- und Produktionsteams ihre Inspektionsressourcen auf die Merkmale konzentrieren, die für Passform, Funktion und Montage am wichtigsten sind.

Wie sich Edelstahl und Aluminium auf die Schnittgenauigkeit auswirken

Sowohl Edelstahl als auch Aluminium werden häufig in der industriellen Blechfertigung verwendet, ihre physikalischen Eigenschaften erfordern jedoch unterschiedliche Verarbeitungsaspekte.

Edelstahl wird wegen seiner Korrosionsbeständigkeit, Festigkeit und Haltbarkeit geschätzt. Güten wie 304 und 316 werden üblicherweise für Gerätegehäuse, Schutzabdeckungen und Komponenten ausgewählt, die anspruchsvollen Betriebsumgebungen ausgesetzt sind. Beim Laserschneiden müssen die Schnittparameter auf die Materialqualität und -stärke abgestimmt sein, um eine saubere Kante und gleichmäßige Maßergebnisse zu erzielen.

Aluminium ist leichter und bietet eine nützliche Korrosionsbeständigkeit und Wärmeleitfähigkeit. Es wird häufig für leichte Gehäuse, Strukturplatten, Halterungen und Gerätekomponenten ausgewählt, bei denen es auf eine Gewichtsreduzierung ankommt. Seine thermischen Eigenschaften und die Oberflächenbeschaffenheit beeinflussen den Schneidprozess, daher sollten für Aluminium geeignete Einstellungen nicht automatisch auf Aluminium angewendet werden.

Bei beiden Materialien hängt die Genauigkeit nicht nur vom Laser selbst ab. Die Ebenheit des Blechs, die Konsistenz der Dicke, der Materialzustand, die Schnittgeschwindigkeit, die Wärmezufuhr, die Teilegeometrie und die Stabilität des Produktionsaufbaus können sich alle auf die Endabmessungen auswirken.

Bei Hehua Machinery Technology (Kunshan) Co., Ltd. werden Materialauswahl und Zeichnungsanforderungen als Teil des umfassenderen Blechherstellungsprozesses betrachtet. Durch die Anpassung der Schneidmethode an das Material und das Bauteildesign kann ein zuverlässigerer Ausgangspunkt für das anschließende Biegen, Schweißen und Zusammenbauen geschaffen werden.

Die Rolle der Blechdicke und der Teilegeometrie

Die Blechdicke ist einer der ersten Faktoren, die Ingenieure bei der Definition der Laserschneidanforderungen berücksichtigen sollten. Die Blechbearbeitungsmöglichkeiten von Hehua decken Dicken von 0,5 mm bis 12 mm ab, einschließlich kaltgewalztem Stahl, verzinktem Stahl, Edelstahl und Aluminiumblech.

Allerdings bedeutet ein verarbeitbarer Dickenbereich nicht, dass jedes Teil innerhalb dieses Bereichs die gleiche Toleranz erreicht. Dünne Bleche können während der Handhabung anfälliger für Bewegungen oder Verformungen sein, während dickere Bleche möglicherweise andere Schnittparameter erfordern, um Kantenqualität und Maßhaltigkeit aufrechtzuerhalten.

Auch die Teilegeometrie ist wichtig. Lange, schmale Komponenten, eng beieinander liegende Löcher, kleine Schlitze, scharfe Innenecken und komplizierte Profile können andere Herausforderungen darstellen als einfache rechteckige Platten. Nah beieinander liegende Elemente können durch Wärmestau beeinträchtigt werden, während schmale Abschnitte empfindlicher auf Verformungen reagieren können.

Beim Erstellen einer Zeichnung sollten Ingenieure die Beziehung zwischen Blechdicke und Strukturgröße berücksichtigen. Lochdurchmesser, Schlitzbreiten, Eckenradien und Abstände zwischen benachbarten Merkmalen sollten anhand des beabsichtigten Herstellungsprozesses überprüft und nicht unabhängig angegeben werden.

Bei komplexen Teilen kann eine technische Überprüfung vor der Produktion potenzielle Schnitt- und Formprobleme identifizieren. Das Anpassen der Position oder Geometrie eines Merkmals in der Entwurfsphase kann effektiver sein als der Versuch, ein Maßproblem nach der Herstellung der Teile zu beheben.

Welche Toleranz kann beim Laserschneiden erreicht werden?

Die von Hehua angegebene Maßtoleranz beim Laserschneiden beträgt ±0,03 bis ±0,05 mm, abhängig von der Komponente und den anwendbaren Verarbeitungsbedingungen. Dies stellt eine nützliche Referenz für Projekte dar, die eine genaue Maßkontrolle erfordern.

Die endgültige Toleranz sollte dennoch für die tatsächliche Zeichnung bestätigt werden. Materialtyp, Dicke, Gesamtgröße des Teils, Konturkomplexität, Merkmalsposition und Prüfmethode können Einfluss darauf haben, ob eine bestimmte Anforderung praktisch ist.

Es ist auch wichtig, die Toleranzen beim Laserschneiden von den Toleranzen einer komplett gefertigten Baugruppe zu unterscheiden. Ein Flachbildschirm kann nach dem Schneiden seine spezifizierten Abmessungen erreichen, aber das anschließende Biegen, Schweißen und Zusammenbauen kann zu zusätzlichen Maßabweichungen führen.

Beispielsweise kann ein Gerätegehäuse mehrere Befestigungslöcher und gebogene Flansche enthalten. Die Lochpositionen müssen mit den passenden Komponenten übereinstimmen, während die Flanschwinkel und Gesamtabmessungen innerhalb der Montageanforderungen bleiben müssen. Die Einhaltung der Schnitttoleranz allein garantiert nicht, dass das komplette Gehäuse richtig passt.

Aus diesem Grund sollte die Toleranzplanung den gesamten Fertigungsablauf berücksichtigen. Bei Teilen, die mehrere Arbeitsgänge erfordern, sollte die Zeichnungsprüfung kritische Schnittstellen identifizieren und feststellen, wie jeder Prozess zu den endgültigen Abmessungen beiträgt.

Prüfmethoden für zuverlässige maßliche Ergebnisse

Bei der Inspektion wird überprüft, ob das fertige Teil den in der Konstruktionszeichnung definierten Anforderungen entspricht. Die geeignete Methode hängt von der Größe des Bauteils, der Komplexität seiner Geometrie und der Bedeutung der zu prüfenden Abmessungen ab.

Zu den üblichen Inspektionsaktivitäten für lasergeschnittene Blechteile gehören:

l Überprüfen der Außenmaße und der Gesamtlänge bzw. -breite anhand der Zeichnung.

l Messung von Lochdurchmessern, Schlitzbreiten und Abständen zwischen kritischen Merkmalen.

l Untersuchen von Schnittkanten auf Grate, Unregelmäßigkeiten und sichtbare Mängel.

l Überprüfung der Materialstärke und Bestätigung, dass das gelieferte Material der angegebenen Qualität entspricht.

l Überprüfen Sie kritische Abmessungen nach dem Biegen oder anderen Vorgängen erneut, wenn sie sich auf die Endmontage auswirken.

Bei komplexen Bauteilen kann die Inspektion mit einem Koordinatenmessgerät (KMG) dabei helfen, mehrere Abmessungen anhand der technischen Zeichnung zu überprüfen. Die Erstmusterprüfung ist besonders nützlich, wenn ein neues Teil eingeführt oder sein Design geändert wird, da es dem Team ermöglicht, Maßprobleme zu erkennen, bevor es mit einer größeren Produktionsserie fortfährt.

Der Blechqualitätskontrollprozess von Hehua umfasst die Maßprüfung des ersten Artikels, In-Prozess-Prüfungen und die Prüfung wichtiger Biegemaße. Abmessungsberichte und Protokolle zur Prüfung des Erscheinungsbilds können die Akzeptanzanforderungen des Kunden unterstützen.

Insbesondere bei Teilen mit engen Toleranzen oder anspruchsvollen Montageschnittstellen sollte der Prüfplan vor der Produktion vereinbart werden. Klare Anforderungen verringern die Unsicherheit darüber, wie Dimensionen gemessen werden und welche Ergebnisse die Akzeptanz bestimmen.

Laserschneiden mit Biegen und Oberflächenveredelung verbinden

Das Laserschneiden ist oft nur der erste Schritt zur Herstellung eines fertigen Blechbauteils. Nach dem Schneiden können die Teile vor der Endmontage CNC-gebogen, gestanzt, genietet, geschweißt, entgratet und einer Oberflächenbehandlung unterzogen werden.

Jeder Vorgang kann sich auf die Abmessungen oder das Erscheinungsbild auswirken. Durch das Biegen entsteht eine Rückfederung, die sich auf Flanschwinkel und Gesamtabmessungen auswirken kann. Schweißen kann zu örtlicher Wärmeverformung führen, insbesondere wenn mehrere Komponenten zu einem Gehäuse oder einer Strukturbaugruppe zusammengefügt werden. Die Oberflächenveredelung kann sich auch auf das Erscheinungsbild, die Kantenabdeckung oder die Passung eng zusammenpassender Komponenten auswirken.

Aus diesem Grund sollten kritische Abmessungen im Kontext des fertigen Teils und nicht erst beim Schneiden bewertet werden. Beispielsweise kann ein Montageloch in der Nähe einer Biegung besondere Aufmerksamkeit erfordern, da sich der Biegevorgang auf die umgebende Geometrie auswirken kann.

Hehua unterstützt die integrierte Blechfertigung, einschließlich Laserschneiden, CNC-Biegen, Nieten, Schweißen, Montage und Oberflächenbehandlungen wie Pulverbeschichten, Bürsten und Eloxieren. Die Koordinierung dieser Vorgänge trägt dazu bei, die Fertigungsanforderungen während des gesamten Produktionsprozesses aufeinander abzustimmen.

Bei der Angebotsanfrage sollten Käufer die neuesten technischen Zeichnungen vorlegen, kritische Abmessungen angeben, Material und Dicke angeben und etwaige Anforderungen an die Oberflächenbeschaffenheit oder Montage beschreiben. Dreidimensionale Dateien im STEP- oder IGES-Format können Ingenieuren auch dabei helfen, komplexe Geometrien zu verstehen und potenzielle Fertigungsprobleme zu prüfen.

Vorbereiten von Zeichnungen für bessere Fertigungsergebnisse

Eine klare Zeichnung bietet dem Hersteller eine praktische Grundlage für die Beurteilung der Machbarkeit, die Produktionsplanung und die Prüfung der fertigen Teile. Vor der Freigabe eines Entwurfs sollten Ingenieure prüfen, ob die Materialqualität und -dicke spezifiziert, kritische Abmessungen klar identifiziert sind und die erforderlichen Toleranzen den tatsächlichen Funktionsanforderungen entsprechen.

Ebenso wichtig ist es zu berücksichtigen, wie das Teil zusammengebaut wird. Montageschnittstellen, Anschlussplatten, Befestigungspositionen und Biegepositionen sollten gemeinsam überprüft werden. Wenn mehrere Teile eine größere Baugruppe bilden, kann die Überprüfung der Beziehung zwischen einzelnen Komponenten Probleme verhindern, die bei der Prüfung jedes Teils einzeln nicht erkennbar wären.

Bei neuen Projekten bietet die Prototypenfertigung die Möglichkeit, Abmessungen und Montagepassung zu überprüfen, bevor eine größere Charge in Auftrag gegeben wird. Alle in dieser Phase festgestellten Änderungen können in die Zeichnungen und den Fertigungsplan übernommen werden, wodurch die Wahrscheinlichkeit wiederholter Anpassungen während der Massenproduktion verringert wird.

Hehua Machinery Technology (Kunshan) Co., Ltd. bietet Blechfertigungsdienstleistungen für Industriemaschinen, Automobilkomponenten, Schienenverkehr, Luft- und Raumfahrt, neue Energieausrüstung und andere hochwertige Fertigungsanwendungen. Unterstützt durch ein professionelles technisches Team und zertifizierte Qualitätsmanagementsysteme arbeitet das Unternehmen mit Kunden an der Zeichnungsprüfung, der Komponentenfertigung, der Maßprüfung und den integrierten Produktionsanforderungen.

Besprechen Sie Ihre Anforderungen an das Blechschneiden

Die Auswahl der richtigen Toleranz beginnt damit, zu verstehen, wie eine Komponente funktioniert, welche Abmessungen entscheidend sind und wie sich das Material und die nachfolgenden Fertigungsvorgänge auf das Endergebnis auswirken können. Edelstahl- und Aluminiumteile sollten anhand ihrer tatsächlichen Geometrie und Produktionsbedingungen bewertet werden, anstatt sich für jede Anwendung auf einen einzigen Toleranzwert zu verlassen.

Für Projekte mit kundenspezifischen Gehäusen, Montagehalterungen, Schutzgehäusen oder Präzisionsblechkomponenten kann Laserschneiden die ersten Profile liefern, die für einen koordinierten Fertigungsprozess erforderlich sind. Durch die Weitergabe Ihrer Zeichnungen, Materialspezifikationen, Dickenanforderungen und kritischen Abmessungen kann das Fertigungsteam die Machbarkeit bewerten und einen geeigneten Produktionsansatz empfehlen.

Mit integrierter Blechbearbeitung und dimensionaler Qualitätskontrolle unterstützt Hehua Machinery Technology (Kunshan) Co., Ltd. Kunden von der Prototypenentwicklung bis zur Serienproduktion und hilft dabei, die Schnittgenauigkeit an die Anforderungen des fertigen Bauteils anzupassen.
