Kran-Schaltkasten

Unsere Zusammenarbeit mit Manitowoc demonstriert unsere Präzisionsfertigungsfähigkeiten im Bereich Kranausrüstung und elektrische Gehäuselösungen.

Manitowoc ist ein weltweit anerkannter Hersteller von Hebe- und Kranausrüstung, dessen Produktportfolio ein breites Spektrum an Turmdrehkranen und anderen Hebelösungen abdeckt. Der Igo M 24-19 ist eines seiner Selbstmontagekranmodelle, das für Anwendungen wie Bau und Renovierung konzipiert ist. Im Rahmen dieser Zusammenarbeit leistete Hehua Machinery Technology (Kunshan) Co., Ltd. maßgeschneiderte Fertigungsunterstützung für ein wichtiges elektrisches Gehäuse, das im Kransystem verwendet wird.

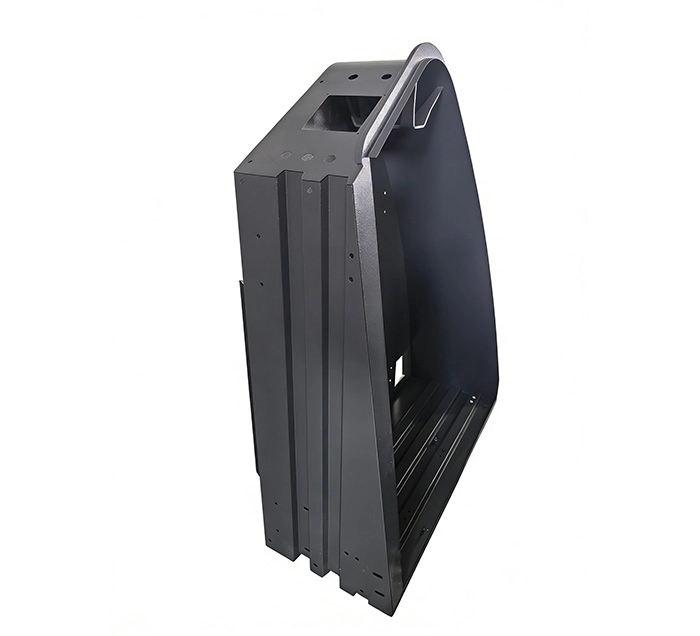

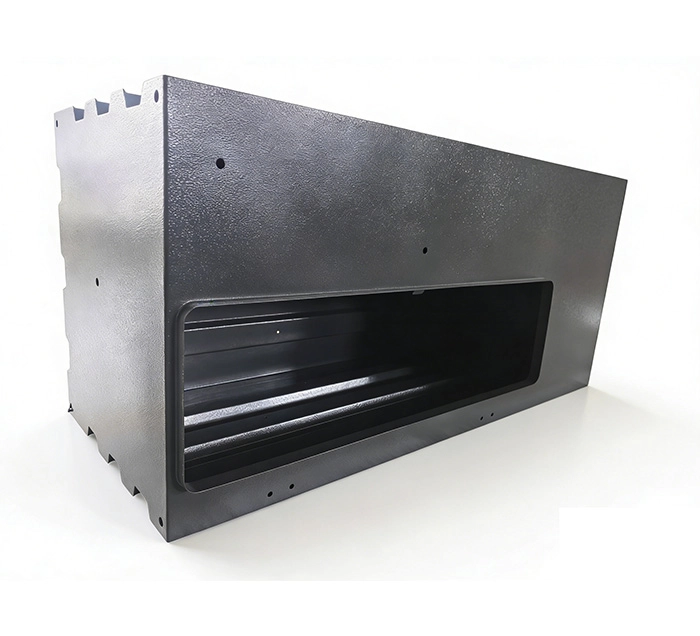

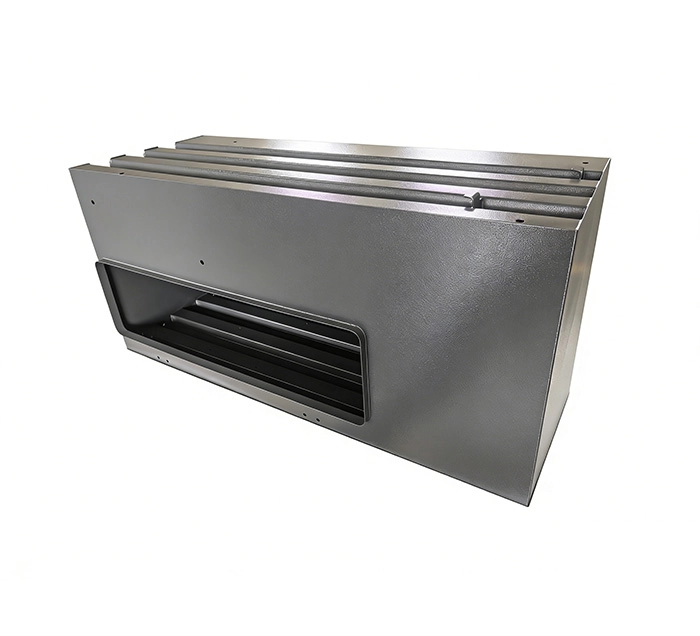

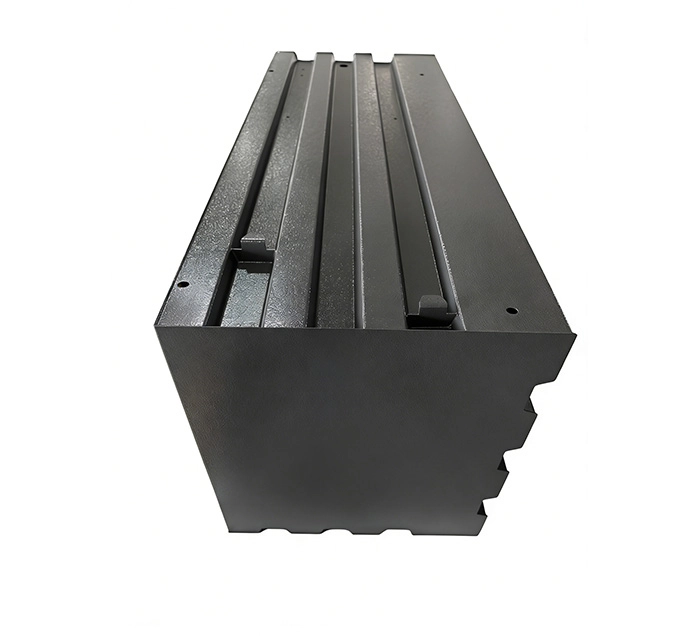

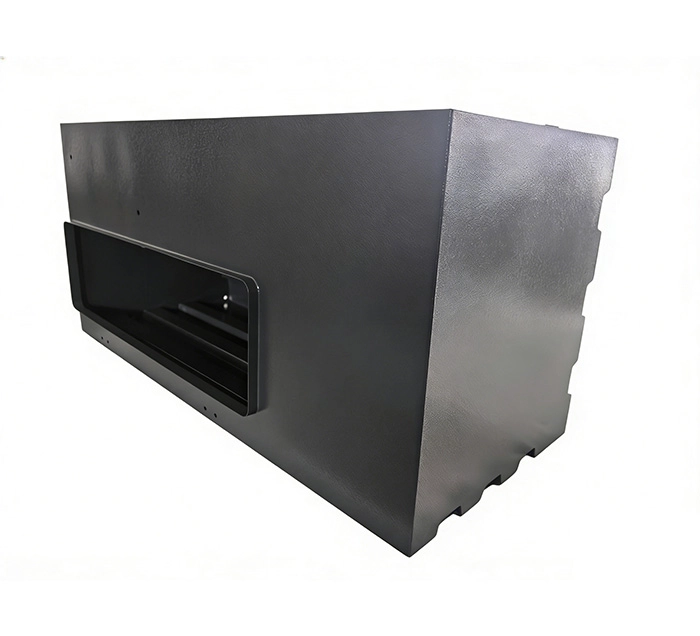

Bei dem konkreten Produkt handelt es sich um einen Crane Electrical Box – IGO M24-19 CC , mit einer Gesamtgröße von 1275 × 1070 × 450 mm und einem Teilgewicht von ca. 28 kg . Die Hauptstruktur besteht aus Edelstahl 304L und bietet hervorragende Korrosionsbeständigkeit und strukturelle Haltbarkeit für anspruchsvolle Industrieanwendungen.

Um die Korrosionsbeständigkeit weiter zu verbessern, werden alle kleinen Komponenten, einschließlich Scharniere, Schrauben und andere Hardware , mit Ausnahme der Bolzen aus Edelstahl 316L oder Materialien mit besserer Korrosionsbeständigkeit hergestellt . Diese Materialauswahl trägt dazu bei, eine zuverlässige Leistung und langfristige Haltbarkeit des Schaltkastens während seiner Lebensdauer sicherzustellen.

Der Herstellungsprozess beginnt mit dem Laserschneiden des Edelstahlblechs gemäß den erforderlichen Abmessungen und Designvorgaben. Anschließend werden die geschnittenen Bauteile durch Biegen in die gewünschte Strukturgeometrie umgeformt. Nachdem die einzelnen Komponenten vorbereitet sind, werden Schweiß- und Montagearbeiten durchgeführt, um die Hauptgehäusestruktur fertigzustellen und eine genaue Integration der verschiedenen Komponenten sicherzustellen.

Während des gesamten Herstellungsprozesses wird besonderes Augenmerk auf Maßhaltigkeit, Schweißqualität, strukturelle Ausrichtung und Montagegenauigkeit gelegt. Bei einem großen Schaltschrank für Kranausrüstung ist die genaue Positionierung der Paneele, Türen, Scharniere, Befestigungselemente und anderer Strukturkomponenten von entscheidender Bedeutung, um eine reibungslose Installation und einen zuverlässigen Betrieb zu gewährleisten.

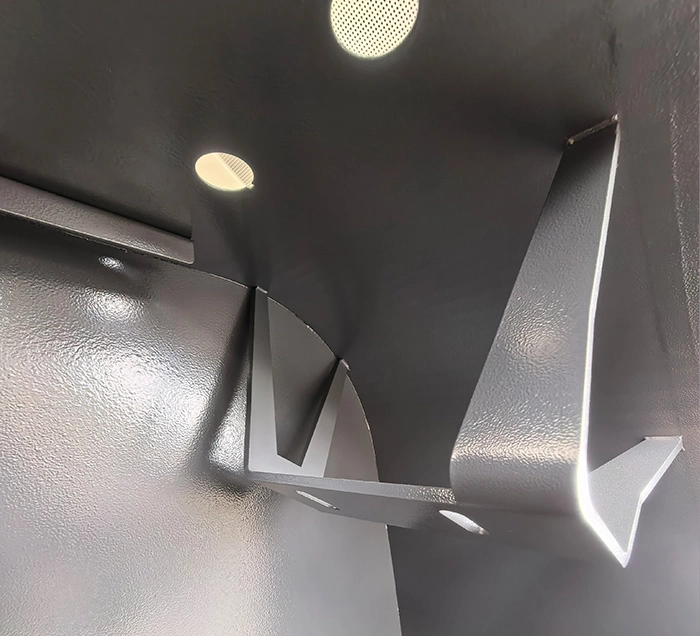

Nach der Herstellung und Montage wird der Schaltkasten einem speziellen Lackier- und Oberflächenbehandlungsprozess unterzogen . Die Außenseite wird mit einer Grundschicht behandelt , gefolgt von einer grauen Strukturlackierung in RAL 7024 sowohl auf der Innen- als auch auf der Außenfläche. Die Beschichtung bietet zusätzlichen Oberflächenschutz und verleiht dem fertigen Gehäuse gleichzeitig ein einheitliches und langlebiges industrielles Aussehen.

Die Kombination aus Edelstahl 304L für die Hauptstruktur und Edelstahl 316L oder höher korrosionsbeständigen Materialien für kleine Komponenten spiegelt die strengen Anforderungen des Projekts an Materialleistung und Korrosionsschutz wider. Dies ist besonders wichtig für Kranausrüstung, die unterschiedlichen Industrie- und Außenarbeitsumgebungen ausgesetzt sein kann.

Als Präzisionsfertigungspartner integriert Hehua Machinery Technology (Kunshan) Co., Ltd. Laserschneid-, Biege-, Schweiß-, Montage- und Lackiermöglichkeiten, um komplette Fertigungslösungen für maßgeschneiderte Elektrogehäuse und Industrieanlagenkomponenten bereitzustellen. Von der Materialauswahl über die Präzisionsfertigung bis hin zur abschließenden Oberflächenbehandlung und Montage wird jede Phase sorgfältig kontrolliert, um den technischen und qualitativen Anforderungen des Kunden gerecht zu werden.

Diese erfolgreiche Zusammenarbeit mit Manitowoc zeigt unsere Fähigkeit, maßgeschneiderte Elektrokästen aus Edelstahl mit komplexen Strukturen, strengen Materialanforderungen und hohen Standards für den Oberflächenschutz herzustellen. Es unterstreicht auch unsere Erfahrung bei der Unterstützung internationaler Hersteller in der Kran- und Hebezeugindustrie mit zuverlässiger Metallfertigung und maßgeschneiderten Ausrüstungskomponenten.
