Laserschweißen vs. MIG und WIG: Welches Verfahren eignet sich für Metallteile?

Bei der Wahl des richtigen Schweißverfahrens kommt es nicht nur auf die Wahl der neuesten Technologie an. Bei Metallteilen hängt der beste Prozess von Material, Dicke, Verbindungsdesign, Maßanforderungen, Produktionsvolumen, Aussehen und davon ab, ob die fertige Baugruppe Luftdichtheits- oder andere Qualitätstests bestehen muss. Laserschweißen kann eine hohe Präzision und einen geringen Wärmeeintrag liefern, während MIG und WIG für verschiedene Arten von Struktur- und Fertigungsteilen weiterhin äußerst praktisch sind.

Für Hersteller, die kundenspezifisch geschweißte Komponenten beziehen, kann das Verständnis dieser Unterschiede dazu beitragen, übermäßige Korrekturen nach dem Schweißen, unnötige Bearbeitung und inkonsistente Produktionsergebnisse zu vermeiden. Laserschweißen ist besonders nützlich, wenn Präzision, saubere Schweißnähte und kontrollierte thermische Verformung wichtig sind, MIG und WIG jedoch für bestimmte Materialien, Dicken und Verbindungskonfigurationen immer noch die bessere Wahl sein können.

Laserschweißen, MIG und WIG: Was ist der Unterschied?

Der Hauptunterschied zwischen diesen Verfahren besteht darin, wie die Wärme an das Werkstück abgegeben wird und wie viel Kontrolle der Schweißer über das Schweißbad hat.

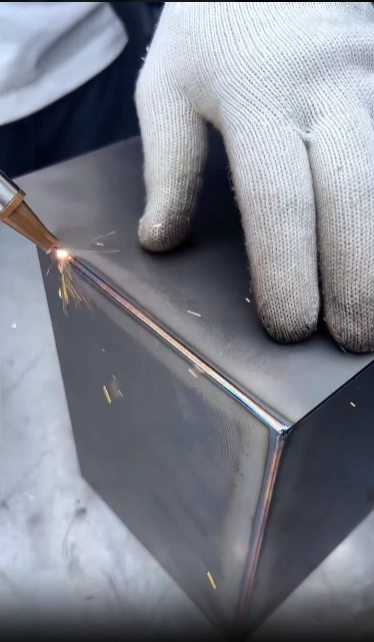

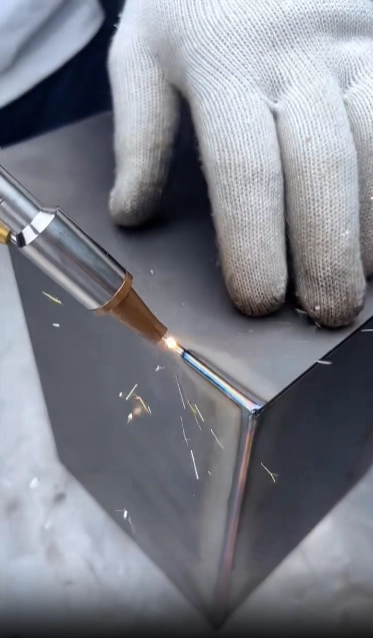

Beim Laserschweißen wird ein konzentrierter Laserstrahl verwendet, um eine schmale, gut kontrollierte Schweißnaht zu erzeugen. Da die Wärmeeinflusszone relativ klein sein kann, eignet sie sich für Anwendungen, bei denen Verformungen und Dimensionsänderungen minimiert werden müssen. Dies macht es attraktiv für Präzisionsblechteile, Gerätegehäuse, Halterungen und Baugruppen, die ein sauberes Erscheinungsbild erfordern.

Beim MIG-Schweißen werden eine kontinuierlich zugeführte Drahtelektrode und Schutzgas verwendet. Es wird häufig für Strukturbauteile verwendet, da es eine gute Produktivität bietet und sich gut für Kohlenstoffstahl, Edelstahl und Aluminium eignet. Bei dickeren tragenden Strukturen, Geräterahmen und Halterungen kann MIG oft ein effizientes Gleichgewicht zwischen Schweißgeschwindigkeit, Festigkeit und Produktionskosten bieten.

Beim WIG-Schweißen wird eine nicht verbrauchende Wolframelektrode verwendet und ermöglicht eine präzise Steuerung des Schweißlichtbogens. Es wird häufig für Anwendungen ausgewählt, bei denen das Aussehen der Schweißnaht, die Kontrolle der Wärmezufuhr oder das sorgfältige Schweißen dünnerer Materialien wichtig sind. WIG wird üblicherweise für Edelstahl- und Aluminiumkomponenten verwendet, bei denen es auf Oberflächenqualität und kontrollierte Schweißnahtbildung ankommt.

Die richtige Wahl hängt also weniger davon ab, welcher Prozess allgemein „besser“ ist, als vielmehr davon, welcher Prozess zum Teil passt.

Wenn Laserschweißen Sinn macht

Das Laserschweißen ist besonders wertvoll, wenn Maßhaltigkeit und kontrollierte Wärmeeinbringung im Vordergrund stehen.

Bei dünnen Blechbauteilen kann übermäßige Hitze zu Verformungen, Verzerrungen, Verfärbungen oder Maßänderungen führen. Diese Probleme können beim Richten und Bearbeiten zu zusätzlichem Aufwand führen. Ein richtig kontrollierter Laserschweißprozess kann dazu beitragen, das Ausmaß der thermischen Verformung zu reduzieren und eine engere Teilegeometrie beizubehalten.

Laserschweißen kann auch für Baugruppen mit sichtbaren Schweißnähten eine gute Option sein. Wenn die Verbindung richtig gestaltet ist, kann der Prozess eine relativ schmale und gleichmäßige Schweißnaht erzeugen, wodurch der Aufwand für das anschließende Schleifen und Nachbearbeiten reduziert wird.

Typische Anwendungen sind:

· Präzisionsblechgehäuse

· Gerätegehäuse

· Kleine und mittlere Halterungen

· Hochpräzise Schweißbaugruppen

· Komponenten, die saubere Außenflächen erfordern

· Teile mit strengen Maßanforderungen

· Bestimmte unterschiedliche Metallschweißanwendungen

Allerdings ist Laserschweißen nicht automatisch für jedes Teil die beste Option. Vor der Auswahl des Prozesses müssen die Zugänglichkeit der Verbindung, die Passgenauigkeit, die Materialkombination, die Dicke und die Produktionsanforderungen bewertet werden.

Wenn MIG-Schweißen die bessere Wahl ist

Das MIG-Schweißen ist nach wie vor eines der praktischsten Verfahren für die industrielle Fertigung, insbesondere wenn Festigkeit und Produktivität Priorität haben.

Bei schweren Rahmen aus Kohlenstoffstahl, Maschinenhalterungen, Gerätesockeln und anderen strukturellen Schweißteilen kann das MIG-Schweißen ein breites Spektrum an Verbindungskonfigurationen und Materialstärken bewältigen. Es eignet sich auch gut für Produktionsumgebungen, in denen Wiederholbarkeit und Schweißgeschwindigkeit wichtig sind.

Bei Shanghai Hehua Machinery Technology Co., Ltd. sind MIG/MAG- und CO2-Schweißen Teil einer umfassenderen internen Schweißkompetenz, die Kohlenstoffstahl, verzinkten Stahl, Edelstahl, Aluminiumlegierungen, Gusseisen, Sphäroguss und Kupferlegierungen umfasst.

Beispielsweise profitiert ein Hochleistungsgeräterahmen möglicherweise nicht wesentlich von der Umstellung vom MIG- auf das Laserschweißen, wenn das Teil dicke Abschnitte, große Verbindungen oder strukturelle Schweißnähte aufweist, bei denen eine hohe Eindringtiefe und Produktionseffizienz wichtiger sind als eine extrem schmale Wärmeeinflusszone.

In diesen Fällen kann MIG eine praktischere Fertigungslösung bieten.

Wenn WIG-Schweißen die bessere Wahl ist

WIG wird oft dann gewählt, wenn die Kontrolle und das Aussehen der Schweißnaht wichtiger sind als die maximale Schweißgeschwindigkeit.

Bei Edelstahl- oder Aluminiumteilen mit dünneren Abschnitten kann WIG eine präzise Kontrolle des Schweißbades ermöglichen. Dies kann bei Bauteilen nützlich sein, bei denen die Schweißnaht sichtbar ist oder bei denen das Material ein sorgfältiges Wärmemanagement erfordert.

WIG ist auch dann wertvoll, wenn die Geometrie des Teils einen streng kontrollierten manuellen Schweißprozess geeigneter macht als einen schnelleren automatisierten Prozess.

Bei OEM-Projekten sollte bei der Entscheidung zwischen WIG- und Laserschweißen daher nicht nur die Blechdicke berücksichtigt werden. Die Zugänglichkeit der Verbindung, die Toleranz, das erforderliche Aussehen, die Schweißnahtlänge, die Produktionsmenge sowie der Bediener oder die verfügbare Ausrüstung können alle die endgültige Prozessauswahl beeinflussen.

Material und Dicke sollten an erster Stelle stehen

Die Materialauswahl ist einer der ersten Faktoren, die bei der Auswahl eines Schweißverfahrens berücksichtigt werden müssen.

Kohlenstoffstahl, Edelstahl, Aluminiumlegierungen, verzinkter Stahl, Gusseisen, Sphäroguss und Kupferlegierungen können sich beim Schweißen sehr unterschiedlich verhalten. Wärmeleitfähigkeit, Oberflächenzustand, Schmelzeigenschaften und Anfälligkeit für Risse oder Verformungen beeinflussen alle das Prozessfenster.

Ebenso wichtig ist die Dicke. Ein dünnes Edelstahlgehäuse und ein schwerer Geräterahmen aus Kohlenstoffstahl können beide als „geschweißte Teile“ bezeichnet werden, für sie gelten jedoch völlig unterschiedliche Herstellungsanforderungen.

Aus diesem Grund verlässt sich Shanghai Hehua Machinery Technology Co., Ltd. nicht auf eine einzige Schweißmethode. Die Schweißfähigkeiten umfassen MIG/MAG, WIG, Punktschweißen, Kehlnahtschweißen, Unterpulverschweißen, Hartlöten und automatisches Roboterschweißen.

Diese Prozessflexibilität ermöglicht es, die Schweißmethode an das tatsächliche Teil anzupassen, anstatt jedes Projekt in die gleiche Produktionsroute zu zwingen.

Die Qualität der Schweißnaht ist mehr als nur die Schweißnaht

Eine gute Schweißbaugruppe wird nicht nur durch das Aussehen der Schweißnaht definiert.

Bei Industriemaschinen, Druckbaugruppen, Geräterahmen und sicherheitsrelevanten Komponenten können Maßgenauigkeit und strukturelle Integrität gleichermaßen wichtig sein. Nach dem Schweißen müssen die Komponenten möglicherweise begradigt, entgratet, bearbeitet, oberflächenbehandelt oder auf Luftdichtheit geprüft werden, bevor sie für den Zusammenbau bereit sind.

Der Qualitätskontrollprozess von Hehua umfasst die Eingangsprüfung des Materials, die In-Prozess-Prüfung, Richtprüfungen nach dem Schweißen und die abschließende Maßprüfung. Für kritische Anwendungen stehen Magnetpulverprüfung, Ultraschallprüfung, hydrostatische Prüfung und Luftdichtheitsprüfung zur Verfügung.

Bei Druckteilen ist die Prüfung der Luft- und Wasserdichtheit besonders wichtig. Eine optisch akzeptable Schweißnaht kann trotzdem scheitern, wenn die fertige Baugruppe ihre Dichtungsanforderungen nicht erfüllt.

Hehua unterstützt Gesamtabmessungstoleranzen von etwa ±0,1 bis ±0,3 mm, abhängig von der Komponente und dem Prozess, wobei die Ebenheit nach dem Richten für die entsprechenden Teile auf ≤0,03 mm/100 mm kontrolliert wird.

Das Produktionsvolumen verändert auch den besten Prozess

Das am besten geeignete Schweißverfahren kann sich mit steigendem Produktionsvolumen ändern.

Bei Prototypen und Kleinserienaufträgen kann das manuelle MIG- oder WIG-Schweißen Flexibilität bieten, wenn Designs noch angepasst werden. Bei der Wiederholungsproduktion können spezielle Vorrichtungen und Roboterschweißen die Konsistenz verbessern und Abweichungen zwischen Teilen reduzieren.

Bei standardisierten Großserienbaugruppen kann das automatisierte Roboterschweißen besonders nützlich sein, da die gleichen Schweißparameter und Werkzeugwege über große Chargen hinweg wiederholt werden können.

Shanghai Hehua Machinery Technology Co., Ltd. kombiniert manuelle Schweißstationen mit Roboterschweißzellen und unterstützt Schneid-, Richt-, Polier-, Stanz- und CNC-Funktionen. Die monatliche Produktionskapazität kann bis zu 30.000 Sets erreichen und unterstützt sowohl die Prototypenentwicklung als auch die langfristige Massenproduktion.

Dies ist für OEM-Käufer wichtig, da Schweißen selten ein isolierter Vorgang ist. Ein Lieferant, der Schneiden, Vorrichtungsbau, Schweißen, Richten, CNC-Sekundärbearbeitung und Oberflächenveredelung in einem Produktionssystem abwickeln kann, kann die Koordination zwischen mehreren Subunternehmern reduzieren.

Die Nachbehandlung nach dem Schweißen kann sich auf die Prozessauswahl auswirken

Auch das endgültige Aussehen und die Korrosionsbeständigkeit eines geschweißten Teils sollten vor Beginn des Schweißens berücksichtigt werden.

Je nach Anwendung kann Hehua Schleifen, Richten, Kugelstrahlen, Brünieren, Elektrophorese, Dacromet, Pulverbeschichten, Verzinken, Eloxieren und Polieren nach dem Schweißen anbieten.

Bei einem freiliegenden Gerätegehäuse können beispielsweise das Aussehen der Schweißnaht und die Oberflächenvorbereitung wichtig sein, da das fertige Bauteil sichtbar bleibt. Bei Outdoor-Geräten kann der Korrosionsschutz Vorrang haben. Bei einem in Maschinen verborgenen Strukturrahmen ist das Aussehen möglicherweise weniger wichtig als Festigkeit, Dimensionsstabilität und Produktionseffizienz.

Aus diesem Grund sollte die Auswahl des Schweißverfahrens als Teil des gesamten Herstellungsprozesses und nicht als isolierte technische Entscheidung behandelt werden.

Wie sollten OEM-Käufer wählen?

Ein praktischer Auswahlprozess kann mit fünf Fragen beginnen:

1. Welches Material wird geschweißt?
Kohlenstoffstahl, Edelstahl, Aluminium, Gusseisen und andere Legierungen erfordern unterschiedliche Schweißansätze.

2. Wie dick ist das Material?
Dünne Bleche erfordern möglicherweise eine strengere Wärmekontrolle, während dicke Strukturabschnitte möglicherweise MIG oder andere hochproduktive Prozesse bevorzugen.

3. Wie wichtig ist das Aussehen?
Sichtbare Schweißnähte können je nach Verbindungs- und Produktionsanforderungen das WIG- oder Laserschweißen rechtfertigen.

4. Welche Maß- und Dichtungsanforderungen gibt es?
Präzisionsbaugruppen und Druckteile erfordern möglicherweise eine strengere Prozesskontrolle, Ausrichtung sowie NDT- oder Luftdichtheitsprüfungen.

5. Wie hoch ist das Produktionsvolumen?
Prototypen-, Kleinserien- und Massenproduktionsprojekte erfordern möglicherweise unterschiedliche Kombinationen aus manuellem, vorrichtungsgestütztem und robotergestütztem Schweißen.

Der effektivste Lieferant sollte in der Lage sein, diese Faktoren gemeinsam zu bewerten, anstatt einen Prozess auf der Grundlage eines einzelnen Merkmals zu empfehlen.

Laserschweißen vs. MIG und WIG: Die praktische Schlussfolgerung

Laserschweißen ist eine gute Option, wenn geringer Wärmeeintrag, Präzision, saubere Schweißnähte und eine geringe Verformung wichtig sind. MIG bleibt für Strukturrahmen, Halterungen, Gerätebasen und viele mittelschwere bis schwere Schweißbaugruppen äußerst effektiv. WIG ist wertvoll, wenn kontrolliertes Schweißen, Aussehen und sorgfältiges Wärmemanagement Priorität haben.

In der echten OEM-Fertigung gibt es keinen einzigen Schweißprozess, der für jedes Metallteil passt. Der beste Ansatz besteht darin, den Prozess an Material, Verbindungsdesign, Dicke, Toleranzen, Produktionsvolumen und Endanwendung anzupassen.

Mit mehr als 17.800 Quadratmetern Produktionsfläche, über 160 Mitarbeitern, integrierten Produktionskapazitäten und Zertifizierungen wie ISO 9001, IATF 16949 und EN 15085 ist Shanghai Hehua Machinery Technology Co., Ltd. bietet eine umfassendere Lösung als das Schweißen allein. Sein technisches Team kann Projekte von der Zeichnungsprüfung und DFM-Optimierung bis hin zu Schweißen, Richten, sekundärer CNC-Bearbeitung, Oberflächenveredelung, Inspektion und Exportlieferung unterstützen.

Für OEM-Käufer, die Laserschweißen, MIG und WIG vergleichen, ist der beste Ausgangspunkt nicht einfach die Frage, welches Verfahren am stärksten ist. Es geht um die Frage, welcher Prozess die erforderliche Qualität, Maßhaltigkeit, Produktionseffizienz und Fertigteilleistung für das spezifische Bauteil liefert.

Für kundenspezifisch geschweißte Metallteile ist Laserschweißen eine der verfügbaren Lösungen im Rahmen der umfassenderen Schweiß- und OEM-Fertigungsmöglichkeiten von Hehua.
